科普｜太阳辐射仪核心原理，热电效应与辐射能转换的底层逻辑

　　太阳辐射仪作为精准测量太阳辐射能量的核心设备，其稳定高效的测量能力，核心源于热电效应与辐射能转换的底层逻辑，结合先进的光学传感与信号处理技术，实现太阳辐射能量的精准捕捉与量化，为气象、光伏、科研等领域提供可靠的数据支撑，其工作原理贴合行业核心技术逻辑，且与风途BF1太阳总辐射测定仪的实际性能高度匹配。

　　核心底层逻辑之一便是热电效应，这是太阳辐射仪实现辐射能转换的基础。太阳辐射仪的核心感应元件可吸收太阳辐射能量，当太阳辐射照射到感应元件表面时，感应元件会因吸收辐射能而产生温度变化，进而形成温差，根据热电效应原理，温差会促使感应元件产生微弱的热电势(电动势)。这种热电势的大小与吸收的太阳辐射能量强度呈线性相关，辐射能量越强，温差越大，产生的热电势也就越大，这是实现辐射能量量化的核心前提。

　　辐射能转换则是将太阳辐射的光能、热能，通过热电效应转换为可测量、可传输的电信号，再经过设备内部的信号处理模块，将微弱的热电势进行放大、校准，最终转换为标准化的辐射能量数据。该过程中，太阳辐射仪的高灵敏度感应元件发挥关键作用，可精准捕捉不同强度的太阳辐射，哪怕是弱辐射环境下，也能产生可识别的热电势，确保测量数据的精准性，这与BF1太阳总辐射测定仪“高精度"的核心特性高度契合。

　　一、产品简介

　　BF1太阳总辐射测定仪是一款高集成、低功耗、可快速安装、便于野外监测使用的高精度自动气象观测设备。

　　该设备免调试，可快速布置，适用于各类应急气象短期观测、移动气象监测等气象数据的获取。广泛运用于气象、太阳能利用、农林业、建筑材料老化及大气环境监测等部门的太阳辐射能量的测量。

　　本产品符合ISO9060和WMO世界气象组织规范(CIMO Guide)技术规范要求。

　　本产品符合中国气象最新标准《GB∕T 19565-2017总辐射传感器》要求。

　　二、产品特点

　　1.体积小，可移动，方便到不同环境进行监测

　　2.全封装，安装便捷，操作简单，单人徒手可安装

　　3.GPRS联网

　　4.可与移动端设备连接，随时随地可查看检测数据

　　5.支持modbus485传感器扩展

　　6.内置大容量锂电，超长待机

　　7.配套物联网数据展示、存储、分析平台

　　三、技术指标

　　1.内置接口

　　modbus485接口：GX-12-4P航空插头，输出供电电压12V

　　设备配置接口：GX-12-4P航空插头，输入电压5V

　　采集器供电接口：GX-12-4P,输入电压8-16V，带RS485输出json数据格式

　　2.供电

　　内置锂电池供电：DC12V±0.5V峰值电流10A

　　锂电池：12000maH DC10.8-12.6V

　　工作时长：持续24*9小时(9日)

　　充电器：12.6V/5A

　　3.参数

　　工作环境：-10~+45℃，湿度≤100%无凝露

　　通信方式：支持modbus485，json数据输出

　　工作电流：<170mA

　　外置传感器协议：modbus485

　　外置传感器最大数量扩展：5

　　外置传感器电压：12V

　　数据上传间隔：60s-3600s

　　传感器参数

　　响应时间：≤20S

　　年稳定性：≤±3%

　　零点漂移：≤10 W/m²

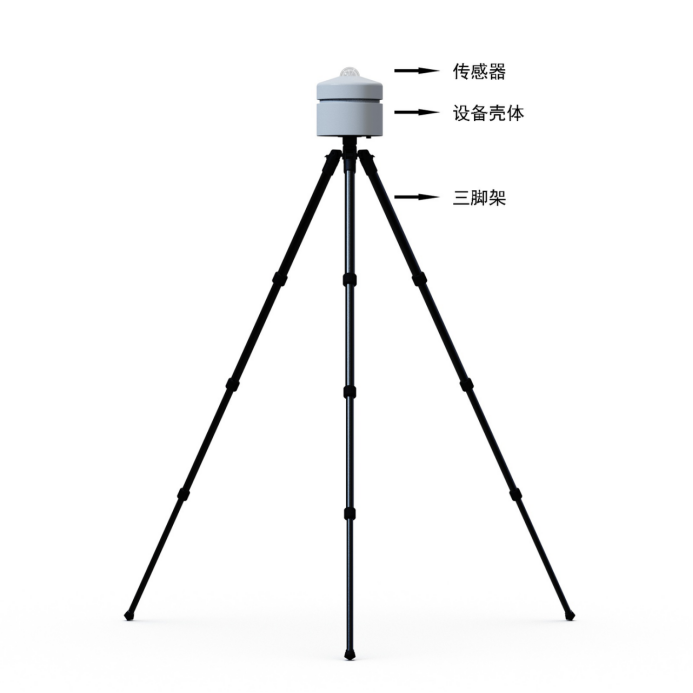

　　四、产品结构图

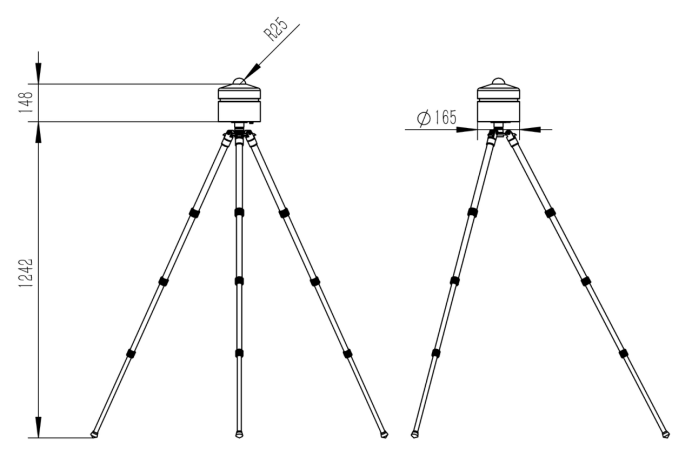

　　五、产品尺寸图

　　六、上位机软件介绍

　　1.PC单机版数据接收、存储、查看、分析软件

　　2.支持串口数据接收、处理、展示

　　3.支持json字符串

　　4.可存储历史数据

　　5.支持自助增加、删除、修改监测参数的协议、名称、图标等

　　6.支持数据后处理功能

　　七、安卓APP介绍

　　1.安卓单机版数据接收、存储、查看、分析软件

　　2.支持蓝牙数据接收

　　3.手机休眠后软件后台接收、处理

　　4.json数据自动添加设备

　　5.支持历史数据查看、分析、导出表格，支持曲线展示、单数据点查看。

　　6.支持数据后处理功能

　　八、云平台介绍

　　1.CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

　　2.支持多帐号、多设备登录

　　3.支持实时数据展示与历史数据展示仪表板

　　4.云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

　　5.支持短信报警及阈值设置

　　6.支持地图显示、查看设备信息。

　　7.支持数据曲线分析

　　8.支持数据导出表格形式

　　9.支持数据转发，TCP转发，http协议等。

　　10.支持数据后处理功能
