浏览次数：4风途ML3雷达波流量实时监测设备，凭借抗干扰能力，无惧浑水、漂浮物、泥沙干扰，复杂水情稳定测流。河道汛期行洪、农田灌区灌溉、城市雨污排水等场景中，水体普遍存在泥沙含量高、浑浊度大、漂浮杂物多的特点，传统接触式流量监测设备在此类复杂水体工况下几乎无法正常工作。机械式设备易被泥沙卡顿、漂浮物缠绕堵塞，光学传感设备易受浑水遮挡干扰、光线折射影响，极易出现数据失真、监测中断、设备故障等问题，难以实现复杂水体下的流量实时精准监测。
一、产品简介

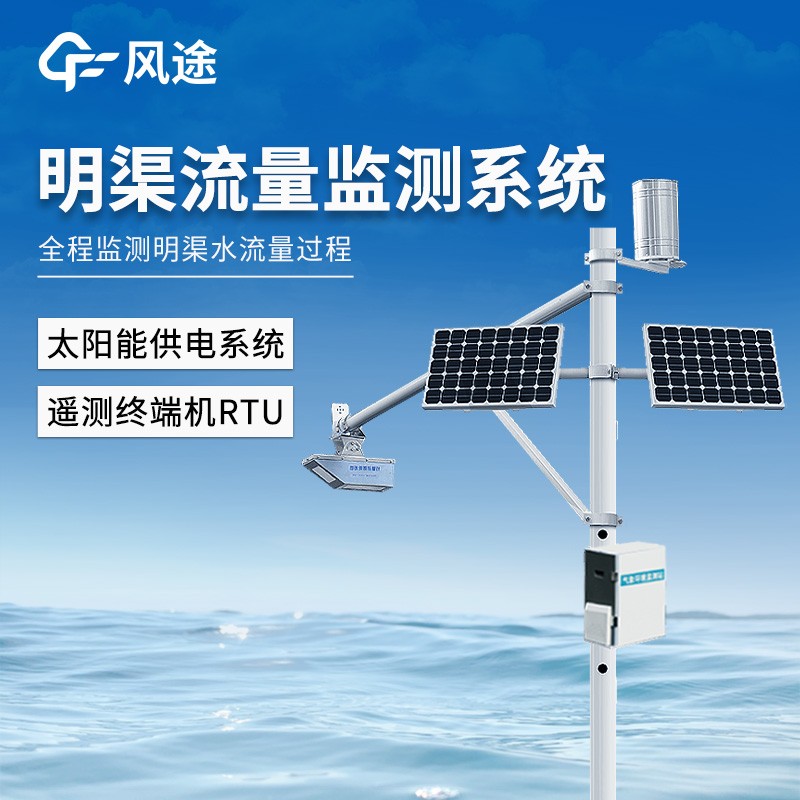

ML3雷达波定点在线测流是一种全自动流量遥测系统，可以全程监测明渠水流量过程。该测流系统不受温度、湿度、降雨、水深、浑水、水面漂浮物影响，非常适合灌区、河道等明渠渠道水情下的流量测验。
二、组成部分
主要组成设备
(1)雷达水位表面流速流量三合一;
(2)遥测终端机RTU;
(3)太阳能供电系统;
(4)立杆与支架;
(5)避雷接地。
三、工作原理
雷达表面流速仪是基于脉冲雷达技术原理测量河渠水体表面流速，同时与雷达水位传感器配合使用，安装在河道、灌区等明渠渠道的规则型断面处，计算流量，即：在规则断面处，测量出水流通过该断面的速度，同时测量出水体的深度，通过数学几何原理计算出通过该断面的水流流量。
四、测流站特性
雷达表面测流系统的主要特性是采用非接触式方式测流，其主要有一套雷达水位流速流量三合一传感器组成，通过立杆架设方式悬空于渠道上方，通过对规则断面的水位深度及瞬时表面流速的测量，计算出此一时刻通过该断面的流量。主要特性如下：
(1)优势
采用非接触式，可带水安装，不受渠道水流、积水限制;
无阻水现象;
不易受渠道中的杂物、漂浮物影响;
不受水质、泥沙含量的影响;
适用于流速较快、流量较大的渠道。
(2)干扰因素
风速的影响：风速容易造成水面的波动，产生误报误测现象;
流速较慢：当水面流速较慢时候，测量误差增大;
风沙天气：风沙天气对雷达波的信号强度影响较大，致使测量误差较大;
强降雨天气：遇到强降雨的天气，雷达波容易受雨强影响，致使测量误差较大。
五、技术参数
水位测量
测距范围：0.1-40米
测距精度：±5mm
测距分辨率：1mm
间隔时间：1-5000min
流速测量
测距范围：0.15～15m/s
测速精度：±2%
速度分辨率：0.01m/s
流量测量
流量=平均流速x过流断面面积x修正系数
平均流速由流速计采集流体表面流速，并经过模型计算得到
过流断面面积由水位计测得的水位以及断面信息算出
雨量监测
测量范围：雨强0～4mm/min
测量精度：±0.2mm
分辨率：0.2mm
承雨口径：φ200mm
供电方式：太阳能电池板+蓄电池组合供电
太阳能功率：100W(选配)
蓄电池参数：DC3.7V 10Ah
支架高度：立杆3米横臂3米
工作环境：-45℃～85℃(不结冰状态)
